Станки и плоттеры от российского станкостроительного завода, производство с 2011года
Моделист-PLT раскроечный плоттер, предназначен для фигурного раскроя различных тканей для использования в текстильной промышленности.
Рабочая область от 1,6х1,6м до 3,6х16метров(выбирается при заказе)
Максимальная скорость резки - 600мм/сек(опционально до 1200мм/сек)
Направляющие -профильный рельс 15мм.
Тип приводной механики - реечная передача
Вакуумный стол (вакуумный насос в комплекте)
Совместимость с ПО Большинство векторных редакторов с функцией экспорта в PLT формат: CorelDraw, Illustrator, AutoCad и др.
Панель управления с ЖК дисплеем.
Гарантийный срок службы 12меяцев
Конвейерный стол (опция)
Сервопривод управления поворотом инструмента и поднятием/опусканием обеспечивает максимальную скорость работы. Опционально воможна установка сервопривода и по осям Х,Y(+120т.р.)

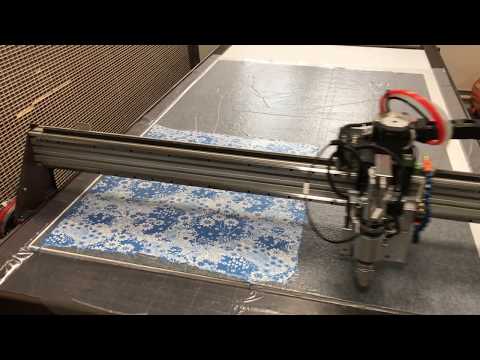

Раскрой медицинской ткани СПАНБОНД планшетным режущим плоттером для изготовления одноразовых халатов и масок в Казани на предприятии "ФармМедПолис РТ"
Для прижима материала уже в базовой комплектации устанавливается вакуумный насос. Вся рабочая поверхность станка разделена на «умные» регулируемые вакуумные зоны, которые концентрируют вакуум в точке максимального прижима материала. Такая интегрированная вакуумная система снижает затраты на энергопотребление до минимума.
Раскрой ткани типа плюш, с ворсом на планшетном режущем плоттере по ткани

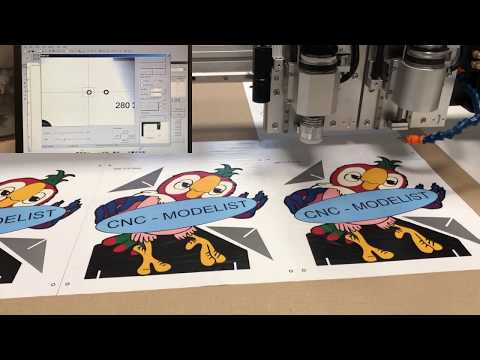

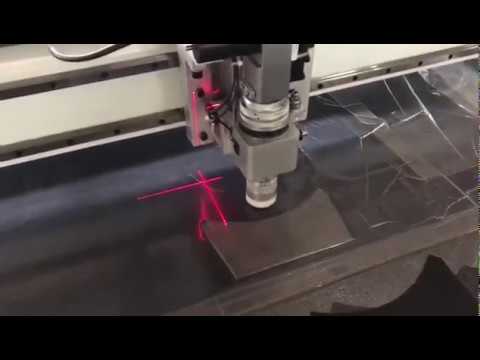

Раскрой ткани по меткам с применением технологии машинного зрения. Раскрой ткани с нанесенным изображением с использованием камеры позволяет совменстить линию раскроя с контуром нанесенного на ткань изображения.
Опционально устанавливается механическая системы укрытия. Наличие автоматической системы укрытия настила позволяет укладывать в настил в том числе и не пропускающие воздух материалы в несколько слоёв, что выгодно отличает данный комплекс от обычного планшетного режущего плоттера.
Дополнительное Механическое покрытие раскроенных деталей для лучшего удержания после раскроя, без потери вакуума

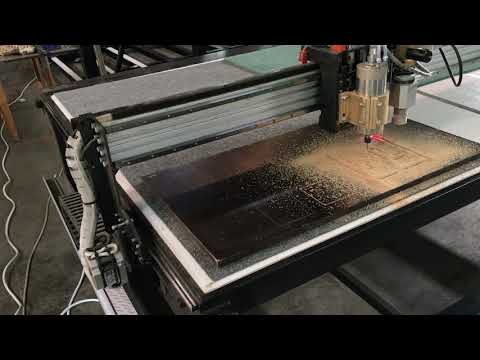

Устройство для сверления разметочных отверстий (опционально)
Видео раскроя ткани оксфорд на планшетном режущем плоттере, видео от нашего заказчика из Санк-Петербурга rossumkatrade.ru
Электронные компоненты от лучших производителей обеспечивают четкую, быструю, бесперебойную работу машины.
Плоттер способен работать с высокой производительностью, как над большими тиражами, так и над единичными работами. Шестиосевая система числового управления перемещениями осуществляет их с высокой скоростью и точностью.
Планшетные режущие плоттеры оснащены фильтрами для повышения
помехоустойчивости
Видео раскроя многослойного настила ткани
Видео раскроя многослойного настила ткани

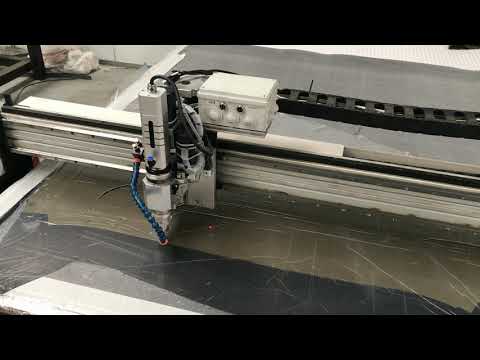

На станке используется осциллирующий тангенциальный ножом электрического типа и(или) пневматического типа, опционально устанавливается тангенциальный дисковый нож, перо для рисования и маркировки .
Для выполнения различных задач имеется возможность установки 10ти различных инструментов
Тангенциальный нож - это нож с приводом. Для поворота лезвия используется двигатель.

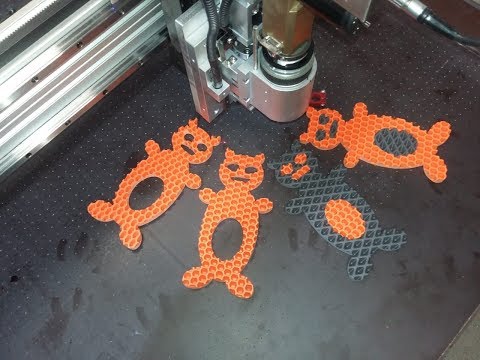

Режим осцилляции лезвия (вибронож) позволяет эффективно резать сотовые материалы, резину и другие мягкие материалы.
Высокочастотный осциллирующий нож, 14 000 движений ножа в минуту предназначен для резки материалов толщиной до 30мм
Раскрой выкройки для изготовления мягкой игрушки.
Инструмент с дисковым ножом(опционально)
Инструментдля с дисковым ножом для надежной резки различных видов текстиля, технического текстиля, раскроя тентов из тканей ПВХ, а также таких материалов как кевлар, стекловолокно, углеволокно. Для резки материаловиспользуется десятиугольный диско вый нож, что значительно снижает натяжение ткани при резке и позволяет получить чистую, точную резку даже слабо натянутых, груботканых материалов
резка тканей на плоттере с тангенциальным дисковым ножом
Резка с протяжкой материала для резки изделий большой длины, больше длины рабочего стола. Резка ткани ПВХ для изготовления надувных конструкций, ангаров, воздушных шаров.
резка коврового покрытия на плоттере с тангенциальным дисковым ножом
Планшетный режущий плоттер PLT может использоваться для раскроя кожи, эко-кожи, кож.зам. и др.подобных материалов
Детектор высоты стола с высокой точностью сканирует высоту поверхности стола. Эти данные автоматически учитываются при выполнении задания и позволяют резать материалы точно на заданную глубину.

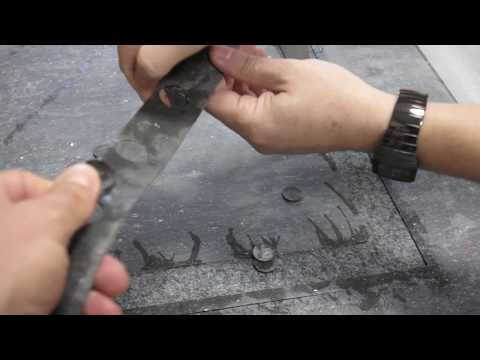

Фигурный раскрой кожи, резка кожанных ремешков.

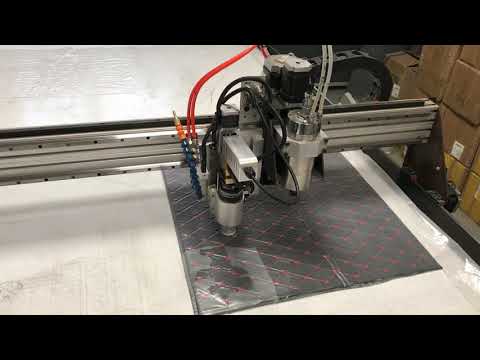

Видео раскроя искуственной кожи, кожа прошитая, стеганная, для чехлов салона авто, для мебели
Пневматический осциллирующий нож используется для резки материалов большой толщины до 50мм

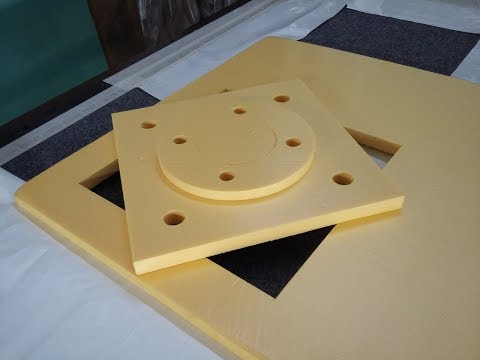

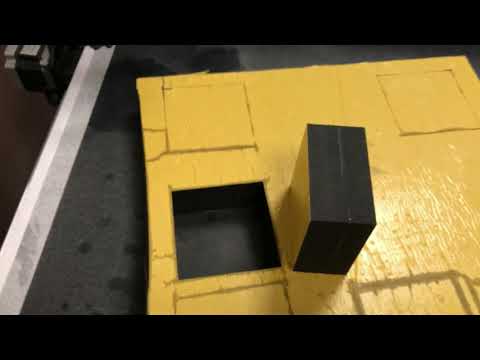

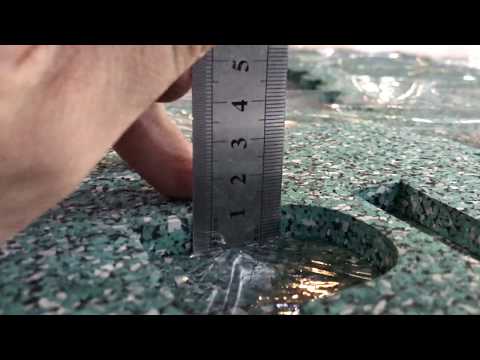

Резка вспененных материалов толщиной до 70мм, видео изготовления ложементов из поролона 50мм с использованием поворотного осциллирующего ножом(пневмонож)
резка кожи на планшетном плоттере с тангециальным(поворотным) ножом

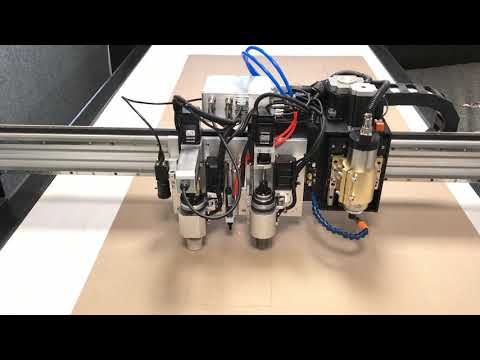

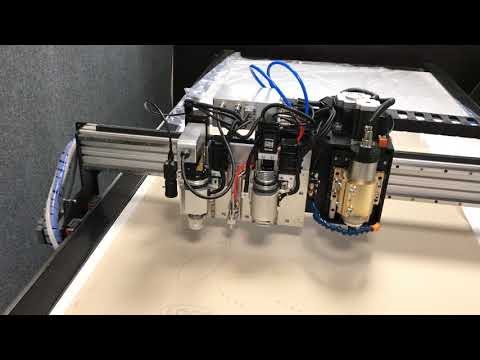

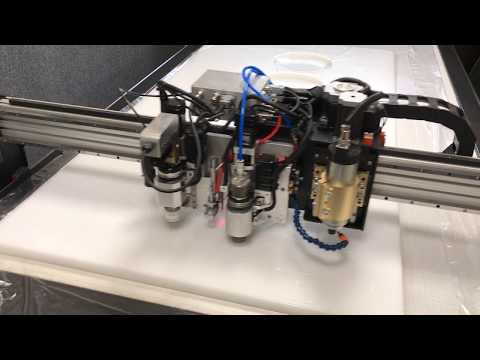

Станок можен быть оснащен одним или двумя ножами
Скачать руководство по эксплуатации
Наши заказчики:
РОССУМКА Санкт-Петербург https://rossumkatrade.ru/
ООО ПКФ КОРОНА Швейная фабрика «Корона» город Владимир
http://fitskin.ru г.Орел производство одежды
ООО «ФармМедПолис РТ», г.Казань производство медицинских изделий https://pharmmedpolis.com/
ООО «ТРОКОТ» Московская область, г. Ивантеевка, производство чехлов и ковриков для авто https://trokot.ru/
Уваровский швейный цех Тамбовская обл. г.Уварово ИП Иванова С.Н.
Применение:

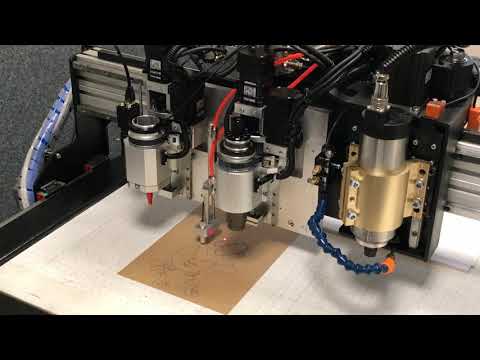

Плоттер для резки картона, сотового картона и гофрокартона https://www.youtube.com/watch?v=2pwrnNbLaKk
Плоттер для производства упаковки(гофротары) https://www.youtube.com/watch?v=czuwvOm_OUc
Плоттер для резки поролона https://www.youtube.com/watch?v=WcW5WkvdWQ0
Плоттер для резки вспененного полиэтилена (EVA) https://www.youtube.com/watch?v=mRr5WwYEQ7c
Плоттер для легкой промышленности https://www.youtube.com/watch?v=00Mr-evnN24

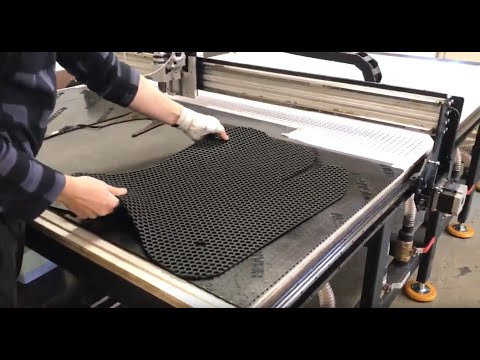

Плоттер для изготовления автомобильных ковриков https://www.youtube.com/watch?v=AvyZy7RBUwY
Плоттер для резки интерьерных материалов для авто https://www.youtube.com/watch?v=NRTk0w51EcQ

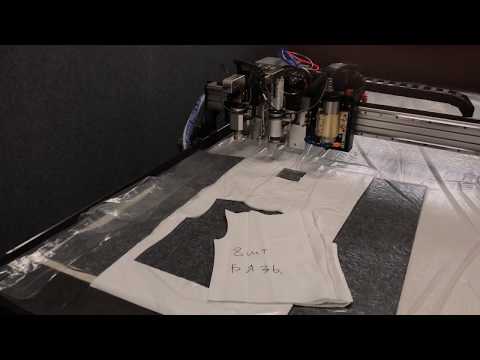

Плоттер для резки ткани https://www.youtube.com/watch?v=00Mr-evnN24
Плоттер для резки кожи https://www.youtube.com/watch?v=WYEJljNO4Rs
Плоттер для резки силикона https://www.youtube.com/watch?v=hXMjdo-M5_Y
Плоттер для резки тентовой ткани ПВХ https://www.youtube.com/watch?v=NE7LdOWfQqQ
Плоттер для фигурного раскроя напольных покрытий https://www.youtube.com/watch?v=zWXJ0jhiOuQ
Плоттер для резки паронита https://www.youtube.com/watch?v=Zcn4nbbgU_Q
Плоттер для производства технических прокладок https://www.youtube.com/watch?v=Zcn4nbbgU_Q

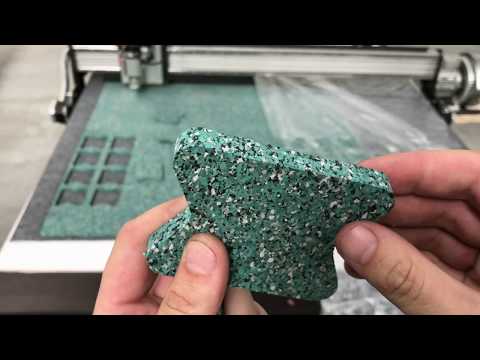

Плоттер для резки резины https://www.youtube.com/watch?v=eEspAasqK6Q
